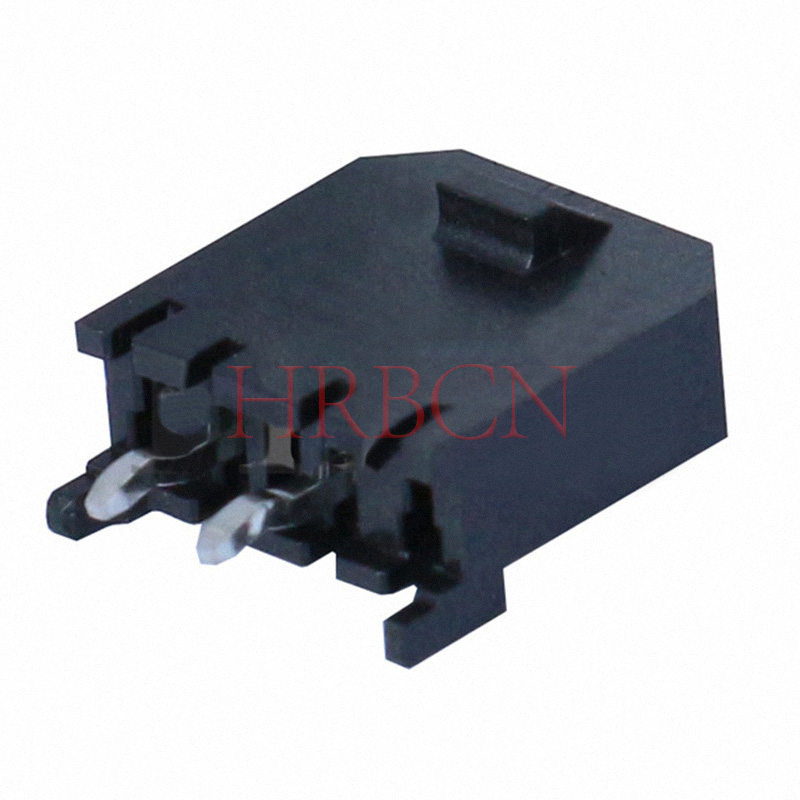

DIP M3045 vertical single row header connector with PCB Polarizing Peg

Availability:
Quantity:
  • M3045-1xN-B HRB

  • HRB

Description:


The HRB 3.0 pitch wire to wire connector system is made up of connector housing and crimp terminal, generally in Male and Female crimp housing, Male and Female crimp terminals.

M3045-1×N-B series is DIP Header connector electrical wafer, single row with PCB Polarizing Peg , available in multiple circuits from 2 poles to 12 poles, tin plated and gold plated for customer's selection, mating with P3025-1×N-B-H series(Wire to board connector).


Technical parameters


1) Current Rating: 5A AC, DC

2) Voltage Rating: 250V AC, DC

3) Operating Temperature: -40ºC to +130ºC

4) Contact Resistance: 10mΩ max

5) Insulation Resistance: 1000MΩ min.

6) Withstanding Voltage: 1500V AC/minute

7) Material:Housing: NylonUL66 UL94V-0

                  Pin: brass, tin plated

8) Mate with: P3025 series

9) Housing and pin retention force requirement: 2.0kg(Min.)


Ordering Information:


3.0 Vertical Header connector, 3.00mm Pitch PCB header connector, Single Row, 2 to 12 Circuits, with PCB Polarizing Peg, Tin, Black.


M3045-1×N-B

       ①     ②   ③ ④

①: HRB product series number

②: pin header row number

③: number of circuits/poles per row

④: crimp housing color: Black


Part No.
Dimensions Part No.
Dimensions
TYP UL94V-0 Circuits Dim: A Dim: B Dim: C TYP UL94V-0 Circuits Dim: A Dim: B Dim: C
M3045-1×2-B 2 3.00 9.00 12.00 M3045-1×8-B 8 21.00 27.00 30.00
M3045-1×3-B 3 6.00 12.00 15.00 M3045-1×9-B 9 24.00 30.00 33.00
M3045-1×4-B 4 9.00 15.00 18.00 M3045-1×10-B 10 27.00 33.00 37.00
M3045-1×5-B 5 12.00 18.00 21.00 M3045-1×11-B 11 30.00 37.00 40.00
M3045-1×6-B 6 15.00 21.00 24.00 M3045-1×12-B 12 33.00 40.00 43.00
M3045-1×7-B 7 18.00 24.00 27.00





Part No. Poles SPQ(Packing: Poly Bag) CAD files
M3045-1×2-B 2 1000 M3045-1x6-B.pdf
M3045-1×3-B 3 1000 M3045-1x3-B.pdf
M3045-1×4-B 4 1000 M3045-1x4-B.pdf
M3045-1×5-B 5 1000 M3045-1x5-B.pdf
M3045-1×6-B 6 1000 M3045-1x6-B.pdf
M3045-1×7-B 7 1000 M3045-1x7-B.pdf
M3045-1×8-B 8 1000 M3045-1x8-B.pdf
M3045-1×9-B 9 1000 M3045-1x9-B.pdf
M3045-1×10-B 10 1000 M3045-1x10-B.pdf
M3045-1×11-B 11 1000 M3045-1x11-B.pdf
M3045-1×12-B 12 1000 M3045-1x12-B.pdf


Detail Information:


Category PCB headers connector
Brand HRB connector
Application
Power, wire to board
Circuits 2-12 circuits
Color Black(white customized)
Flammability UL94V-0
Glow-Wire Compliant "Yes" or "No" are both available
Material-Metal Brass
Material - Plating Mating Tin/Gold(selective 1U'', 15U'', 30U'')
Material - Plating Termination Tin/Gold(selective 1U'', 15U'', 30U'')
Material - Resin High Temperature Thermoplastic
Number of Rows Single
Orientation Vertical
PCB Locator Yes
PCB Retention None
Shrouded Fully
Packaging Type Tray
Pitch - Mating Interface 3.0mm pitch
Polarized to PCB Yes
Surface Mount Compatible (SMC) Yes
Stackable No
Temperature Range - Operating  -40 ºC to +130 ºC
Termination Interface: Style Through Hole


Product application:


Dryers

Freezers

Gaming Machines

Printers

Refrigerator

Scanner

Security Systems

Vending Machines

Washing machine

White goods


Solar Power


Hubs

Power supplies and distribution

Routers

Servers


Mate with parts(wire to board):


3.0 P3025 receptacle crimp male housings connector.


M3045-1xN-B PCB header connector.pdf


1) Current Rating: 5A AC, DC

2) Voltage Rating: 250V AC, DC

3) Operating Temperature: -40ºC to +130ºC

4) Contact Resistance: 10mΩ max

5) Insulation Resistance: 1000MΩ min.

6) Withstanding Voltage: 1500V AC/minute

7) Material:Housing: NylonUL66 UL94V-0

                  Pin: brass, tin plated

8) Mate with: P3025 series

9) Housing and pin retention force requirement: 2.0kg(Min.)
