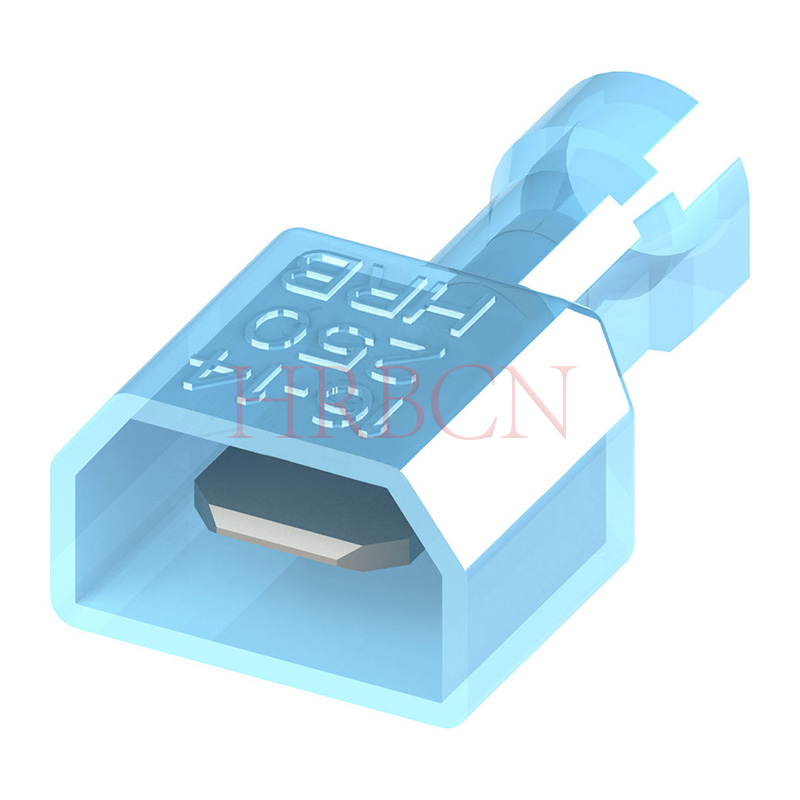

Male Quick Disconnect Insulated Terminal of 250

Quantity:
Inquiry Add to RFQ List

  • M6351FNL-5(8)-b

  • HRB

(250) straight male terminal catalog.pdf

       Part No.        A        B        C        D        E        F        G        H        Wire size        Ins Dia. max
       M6351FN(S)-5(8)-b1        12.30        0.78        23.70        8.30        7.50        6.30        15.60        0.80        AWG#16-14        6.60mm
       M6351FN(S)-5(8)-b1(A)        12.30        0.78        23.70        8.30        7.50        6.30        15.60        0.80        AWG#16-14        6.60mm
       M6351FN(S)-5(8)-R        12.30        0.78        21.80        5.20        7.50        6.30        15.60        0.80        AWG#22-18        3.05mm
       M6351FN(S)-5(8)-R(A)        12.30        0.78        21.80        5.20        7.50        6.30        15.60        0.80        AWG#22-18        3.05mm
       M6351FN(S)-5(8)-b        12.30        0.78        21.80        6.05        7.50        6.30        15.60        0.80        AWG#16-14        4.06mm
       M6351FN(S)-5(8)-b(A)        12.30        0.78        21.80        6.05        7.50        6.30        15.60        0.80        AWG#16-14        4.06mm
       M6351FN(S)-5(8)-R1        12.30        0.78        23.70        7.30        7.50        6.30        15.60        0.80        AWG#22-18        5.84mm
       M6351FN(S)-5(8)-R1(A)        12.30        0.78        23.70        7.30        7.50        6.30        15.60        0.80        AWG#22-18        5.84mm
       M6351FN(S)-5(8)-R1(A)        13.25        0.78        23.70        10.20        8.95        6.30        15.60        0.80        AWG#12-10        8.13mm



       M        6351        F        N        S        8        (5)        R1        (A)
       A        B        C        D        E        F        G        H        J


A. Type: M=Finished
B. Product Type: 6351=Fully insulated Straight Male Terminal.
C. F=Fully insulated
D. N=Nylon B=Brass
E. Packaging method: S=strip L=loose piece
F. Series: 1=2.8mm(0.110 in.) 2=5.2mm(0.205 in.)
                  8=4.8mm(0.187 in.)  5=6.3mm(0.250in.)
G. 5=thickness 0.50mm(0.020in.) 8=thickness 0.80mm(0.032 in.)
H. R=Red(22-18 AWG) R1=Conductor insulation max. diameter of 3.80mm
    b=blue(16-14 AWG) b1=Conductor insulation max. diameter of 4.50mm
J. A=Blind hole type blank=Through hole type

1) Current Rating: AWG#22 to#18: 10A AC, DC
                            AWG#16  to#14: 15A AC, DC
                            AWG#12  to#10: 24A AC, DC
2) Voltage Rating: 300V AC, DC
3) Operating Temperature: -25 ºC to +105 ºC
4) Material: Housing: Nylon66 UL 94V-2
                  Terminal: Brass. Tin-plated
5) Tab Size: 6.35*0.8mm
6) The insertion force and male terminal: 7.8kg(max.)
7) The withdrawal force and male terminal: 3.0kg(min.)
8)  Cripm tensile strength: AWG#22 to #18: 5.0kg(min.)
                                         AWG#16 to #14: 10.0kg(min.)
                                         AWG#12 to #10: 34.0kg(min.)
9) cUL file No.: E322751
