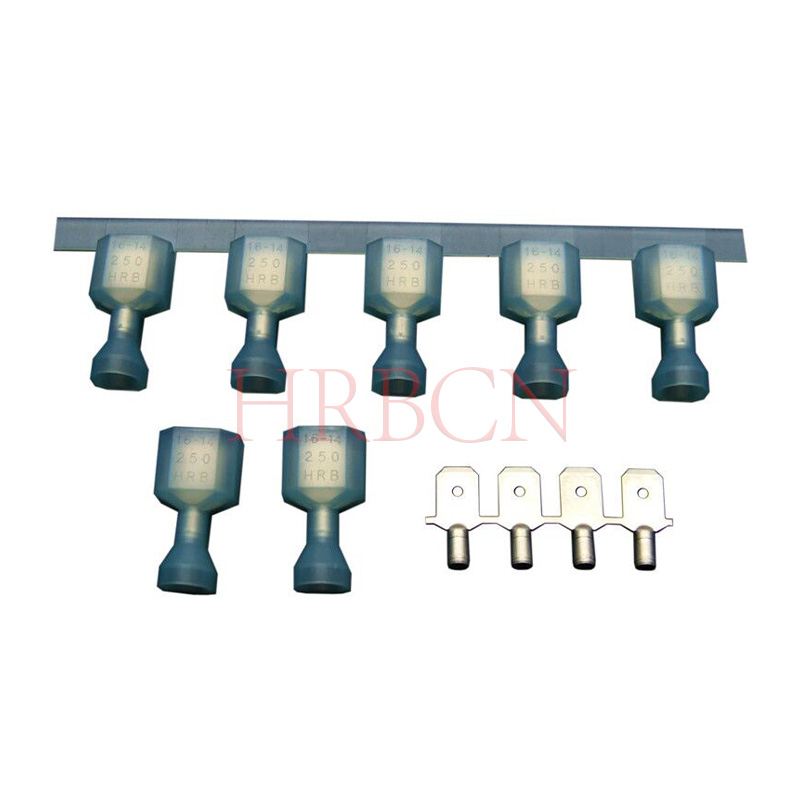

HRB 6.35×0.8mm Terminal Nylon Fully Insulated Male Terminal AWG#16-14

250 straight male end, different colors indicate suitable for different wire types
Availability:
Quantity:
Inquiry Add to RFQ List

  • M6351FNS-5(8)-b1

  • HRB

  • M6351FNS-5（8）-b1


(250) straight male terminal catalog.pdf



          Part No.           A           B           C           D           E           F           G           H           Wire size   Ins Dia.max
          M6351FN(S)-5(8)-b1           12.30           0.78           23.70           8.30           7.50           6.30           15.60           0.80           AWG#16-14           6.60mm
          M6351FN(S)-5(8)-b1(A)           12.30           0.78           23.70           8.30           7.50           6.30           15.60           0.80           AWG#16-14           6.60mm
          M6351FN(S)-5(8)-R           12.30           0.78           21.80           5.20           7.50           6.30           15.60           0.80           AWG#22-18           3.05mm
          M6351FN(S)-5(8)-R(A)           12.30           0.78           21.80           5.20           7.50           6.30           15.60           0.80           AWG#22-18           3.05mm
          M6351FN(S)-5(8)-b           12.30           0.78           21.80           6.05           7.50           6.30           15.60           0.80           AWG#16-14           4.06mm
          M6351FN(S)-5(8)-b(A)           12.30           0.78           21.80           6.05           7.50           6.30           15.60           0.80           AWG#16-14           4.06mm
          M6351FN(S)-5(8)-R1           12.30           0.78           23.70           7.30           7.50           6.30           15.60           0.80           AWG#22-18           5.84mm
          M6351FN(S)-5(8)-R1(A)           12.30           0.78           23.70           7.30           7.50           6.30           15.60           0.80           AWG#22-18           5.84mm
          M6351FN(S)-5(8)-R1(A)           13.25           0.78           23.70           10.20           8.95           6.30           15.60           0.80           AWG#12-10           8.13mm



          M           6351           F           N           S           8           (5)           R1           (A)
          A           B           C           D           E           F           G           H           J


TerminalType=Tab   with hole

Proprietary Name = Insulated terminal

Mating Area Interface Dimensions = 6.35 x 0.80 mm

Brass Material

Insulation Diameter = 6.60 Max. mm

Wire Range =UL1015   16-14AWG

Packaging method: strip



1) Current Rating: AWG#22 to#18: 10A AC, DC

                              AWG#16 to#14: 15A AC, DC

                              AWG#12 to#10: 24A AC, DC

2) Voltage Rating: 300V AC, DC

3) Operating Temperature: -25 ºC to +105 ºC

4) Material: Housing: Nylon66 UL 94V-2

                  Terminal: Brass. Tin-plated

5) Tab Size: 6.35*0.8mm

6) The insertion force and male terminal: 7.8kg(max.)

7) The withdrawal force and male terminal: 3.0kg(min.)

8) Cripm tensile strength: AWG#22 to #18: 5.0kg(min.)

                                         AWG#16 to #14: 10.0kg(min.)

                                         AWG#12 to #10: 34.0kg(min.)

9) cUL file No.: E322751
