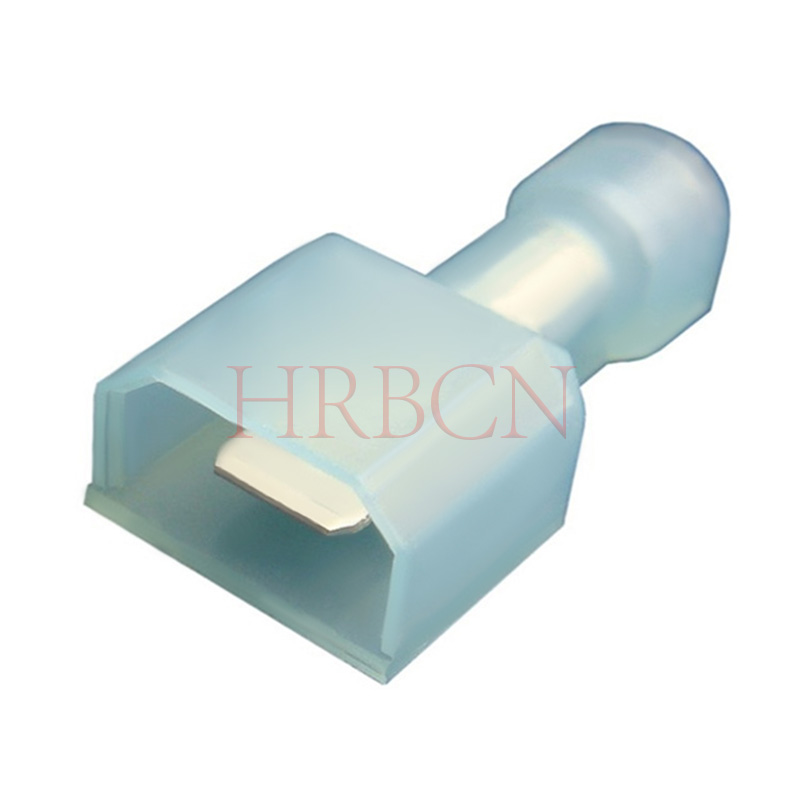

HRB 4.75*0.8mm Straight Cold Pressing Terminal Through Hole AWG#16-14

187 straight male end, different colors indicate suitable for different wire types
Availability:
Quantity:
Inquiry Add to RFQ List

  • M6351FNS-8(8)-b

  • HRB

  • M6351FNS-8(8)-b

(187) straight male terminal.pdf

          Part No.           A           B           C           D           E           F           G           H           Wire size           Ins. Dia. max           Tab hole
          M6351FN(S)-8(5)-b1           0.75           10.60           8.30           6.70           22.50           6.30           14.00           0.50           AWG#16-#14           6.60mm           Through hole type
          M6351FN(S)-8(5)-b1(A)           0.75           10.60           8.30           6.70           22.50           6.30           14.00           0.50           AWG#16-#14           6.60mm           Blind hole type
          M6351FN(S)-8(5)-b           0.78           10.60           6.00           6.70           20.30           6.30           14.00           0.50           AWG#16-#14           4.06mm           Through hole type
          M6351FN(S)-8(5)-b(A)           0.78           10.60           6.00           6.70           20.30           6.30           14.00           0.50           AWG#16-#14           4.06mm           Blind hole type
          M6351FN(S)-8(8)-b           0.78           10.60           6.00           6.70           20.30           6.30           14.00           0.80           AWG#16-#14           4.06mm           Through hole type
          M6351FN(S)-8(5)-b(A)           0.78           10.60           6.00           6.70           20.30           6.30           14.00           0.80           AWG#16-#14           4.06mm           Blind hole type
          M6351FN(S)-8(5)-R           0.78           10.60           5.10           6.70           20.30           6.30           14.00           0.50           AWG#22-#18           3.05mm           Through hole type
          M6351FN(S)-8(5)-R1           0.78           12.30           7.30           7.50           23.70           6.30           15.60           0.50           AWG#22-#18           5.84mm           Through hole type
          M6351FN(S)-8(5)-R(A)           0.78           10.60           5.10           6.70           20.30           6.30           14.00           0.50           AWG#22-#18           3.05mm           Blind hole type
          M6351FN(S)-8(5)-R1(A)           0.78           12.30           7.30           7.50           23.70           6.30           15.60           0.50           AWG#22-#18           5.84mm           Blind hole type
          M6351FN(S)-8(8)-R1(A)           0.78           12.30           7.30           7.50           23.70           6.30           15.60           0.50           AWG#22-#18           5.84mm           Blind hole type
          M6351FN(S)-8(8)-R1           0.78           12.30           7.30           7.50           23.70           6.30           15.60           0.50           AWG#22-#18           5.84mm           Through hole type
          M6351FN(S)-8(8)-R           0.78           10.60           5.10           6.70           20.30           6.30           14.00           0.80           AWG#22-#18           3.05mm           Through hole type
          M6351FN(S)-8(8)-R(A)           0.78           10.60           5.10           6.70           20.30           6.30           14.00           0.80           AWG#22-#18           3.05mm           Blind hole type




          M           6351           F           N           S           8           (5)           R1           (A)
          A           B           C           D           E           F           G           H           J



Terminal Type=Tab   with hole

Proprietary Name = Insulated terminal

Mating Area Interface Dimensions = 4.75 x 0.80 mm/4.75x0.5mm

Brass Material

Insulation Diameter = 3.05 Max. mm

Wire Range =16-14AWG

Packaging method: loose piece


1) Current Rating: AWG#22 to#18: 10A AC, DC

                              AWG#16 to#14: 15A AC, DC

2) Voltage Rating: 300V AC, DC

3) Operating Temperature: -25 ºC to +105 ºC

4) Material: Housing: Nylon66 UL 94V-2

                   Terminal: Brass. Tin-plated

5) Tab Size: 4.75*0.8mm or 4.75*0.5mm

6) The insertion force and male terminal: 7.8kg(max.)

7) The withdrawal force and male terminal: 3.0kg(min.)

8) Cripm tensile strength: AWG#22 to #18: 5.0kg(min.)

                                          AWG#16 to #14: 10.0kg(min.)

Previous:
Next:
Cold press terminal 4.75mm [.187in] Through hole AWG#16-14 Nylon material terminal
